L'INNOVATION TECHNIQUE AU SERVICE DE L'ART
Convertlsseur CD/PHONO Super Dynamic Converter - CCD II
L'APPROCHE TOUJOURS PLUS GRANDE DE LA VÉRITÉ MUSICALE
Le “SUPER DYNAMIC CONVERTER” CCD II GUISTON est un système breveté qui permet d'améliorer la reproduction sonore des lecteurs de compact-disques, dits à lecture laser. Le procédé consiste à placer, entre le lecteur CD et l'entrée phono de l'amplificateur, le convertisseur CCD II GUISTON. Ce circuit éléctronique convertisseur a une triple fonction : _ La première est une correction dynamique effectuée sur tout le spectre tonal d'un lecteur CD. Cette correction est précise et régulière avec une pente de 0,3 décibels par octave. _ La deuxième est un filtrage progressif de l'aigu à partir de 16 KHz, afin d'adoucir les composantes harmoniques du son digital. - La troisième est une correction qui permet d'adapter la forme du signal à la norme RIAA, afin de pouvoir utiliser l'excellente dynamique des entrées phono haute impédance.
Le résultat, à l'écoute et à la mesure, se traduit par :
Une plus grande dynamique
L'apparition d'une scène sonore précise
Un meilleur équilibre musical
Une diminution notable de l'agressivité dans l'aigu
Une écoute plus claire à bas niveau. Les timbres des instruments retrouvent toute leur richesse. L'amplitude de l'image obtenue, la présence plus claire et plus précise des instruments au fond de la scène, nous permet de retrouver ainsi, la perception de l'espace sonore originel.

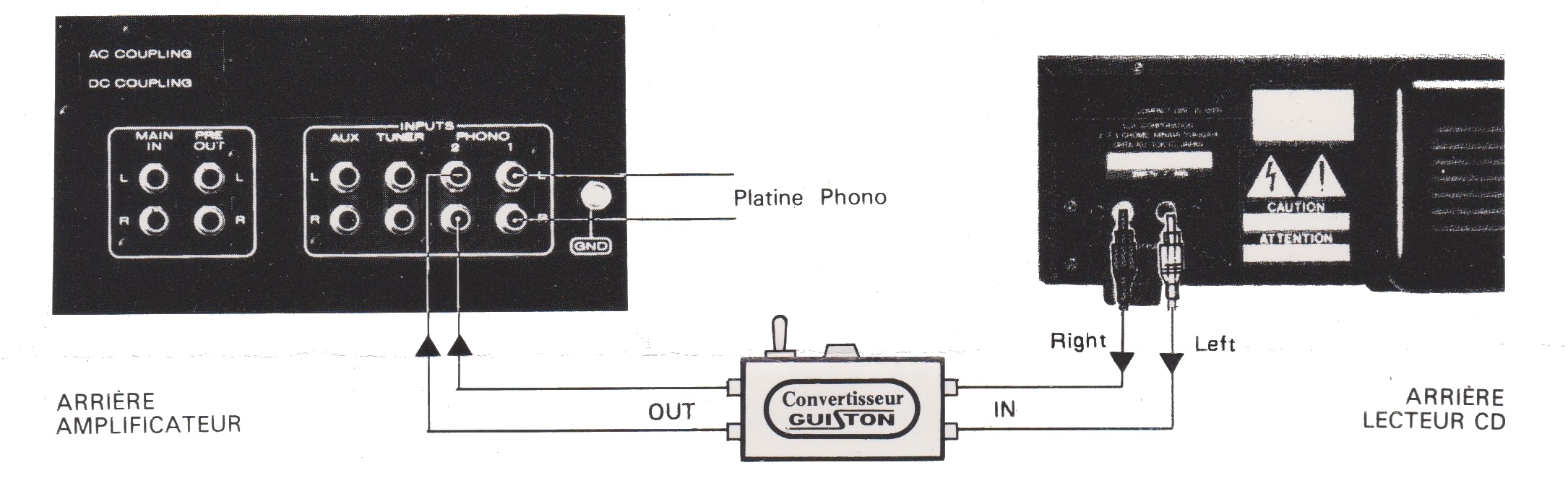

MODE DE BRANCHEMENT:

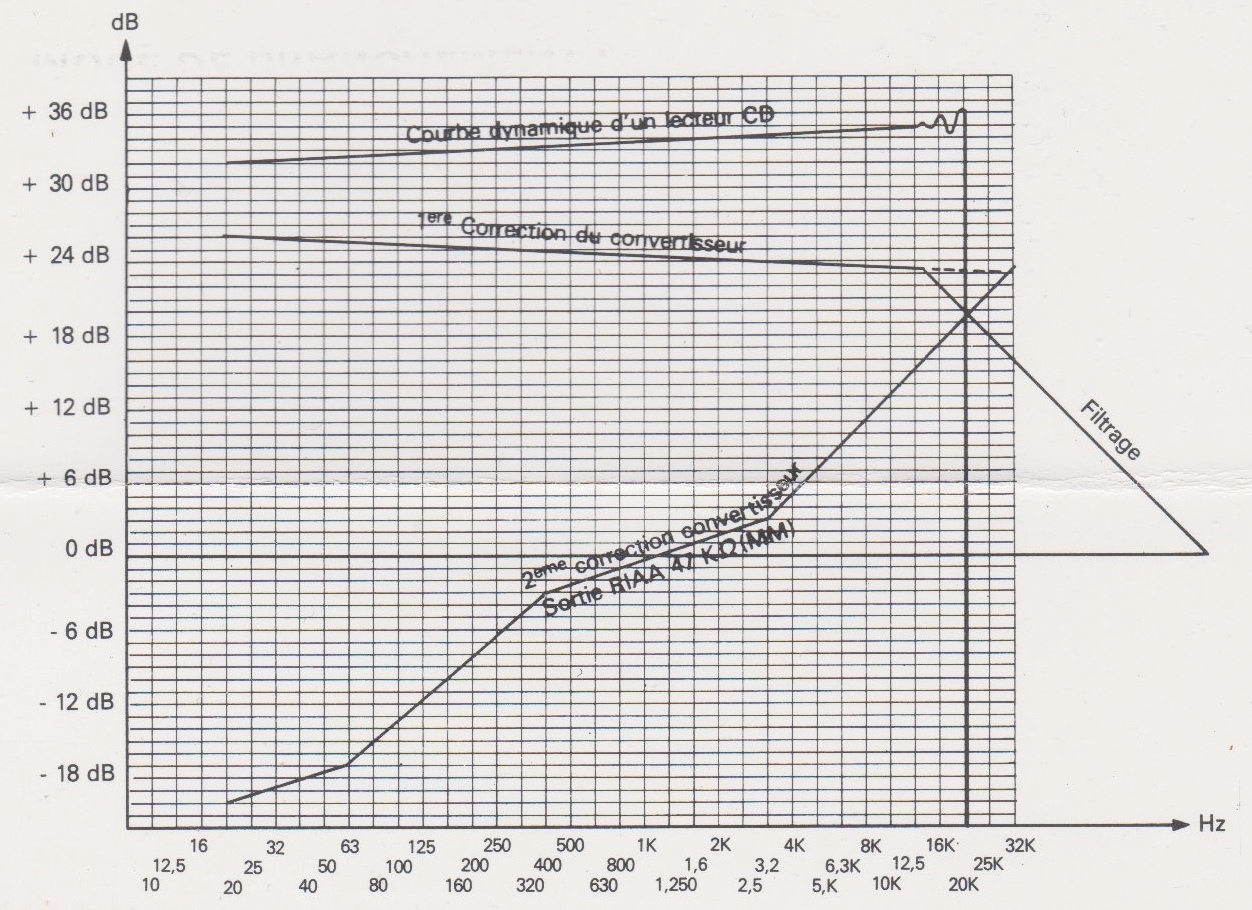

Graphique des trois actions effectuées par le convertisseur CCD II

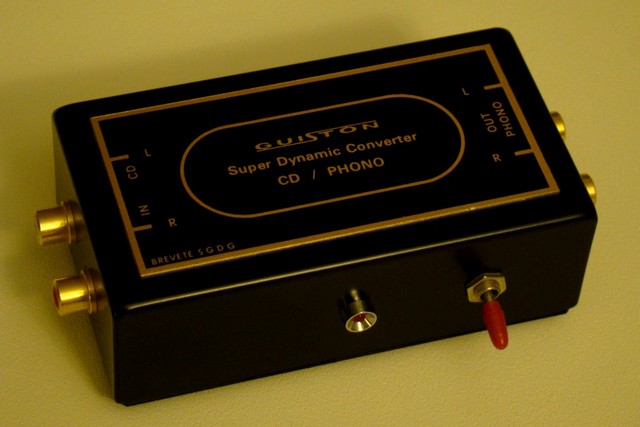

Le “SUPER DYNAMIC CONVERTER” CCD II se présente dans un boÎtier blindé anti-magnétique. Il est équipé de prises RCA plaqué OR. Son alimentation est assurée par une pile 9 volts. Un interrupteur commande la mise en service. En fonction, un voyant led donne en permanence l'état de la batterie. Un câble de liaison de 50 cm reliant le lecteur CD au convertisseur est fourni avec l'appareil. Les composants constituant le convertisseur GUISTON sont entièrement coulés dans une résine époxi, pour une plus grande fiabilité. La très faible impédance de sortie du CCD II permet 1'usage de tous types de câbles. Il est conseillé d'utiliser la sortie fixe et non la sortie variable, pour les lecteurs CD équipés des deux possibilités.
Caractéristiques
Convertisseur analogique à sortie normalisée RIAA, 47 KOhms
1ère correction : de 20 Hz à 20 KHz. Pente de 0,3 dB par octave.
2ème correction : Filtrage fixe : 16 KHz
3ème correction : RIAA de 20 Hz à 20 KHz. Précision de +/- 0,5 dB.
Gain = 6 dB pour une entrée auxiliaire de 150 mV et une entrée phono de 2,5 mV de sensibilité, soit un rapport de 60.
Impédance d'entrée du convertisseur = 200 KOhms
Impédance de sortie : 1 KOhms
Impédance de charge de l'entrée phono MM = 10 KOhms à 100 KOhms.
Diaphonie meilleure que 50 dB.
Rapport signal bruit = identique à l'entrée phono MM (cellule à aimant mobile) de l'amplificateur.
